1.진공이란? |
|
| *진공(Vacuum)의 어원은 비어있음(empty)을 의미 하는 그리스어로부터 유래 |
|
|
1.이상적 진공
| |
이론상의 진공 이라고도 하며 주어진공간(밀페된 공간)안에 기체,분자,유기 물질등 아무것도
존 재하지
않은 것을 말함. |
|
|
2.현실적 진공
| |
실제로는 지구에서는 완벽한 진공 상태을 만들기에는 굉장히 힘듬.
일반적으로는 760mmHg이하의 압력을 가진
상태을 진공. (일반 대기압 (760mmHg) 보다 낮은 기체 상태)
|
|
|
| |
|
1-1. 진공 단위
1기압 = 101.3 kpa = 760 mmhg = 0 torr
|
|
|
1-2. 토리첼리 (Torricelli’s) 실험
1기압 = 101.3 kpa = 760 mmhg = 0 torr
 |

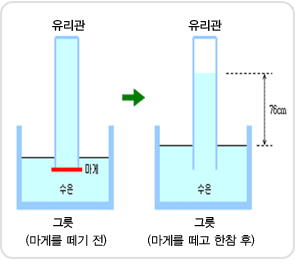

1643년 이탈리아의 물리학자 토리첼리는 유리관과 수은을
사용하여
다음과 같은 실험을 하였습니다.
단면적 1cm²인 한쪽 끝이 막힌 길이 1m의 유리관 안에
수은을 가득 채운 다음
수은이 담긴 그릇안에 거꾸로 세우면 유리관 안의 수은주는 그릇에 담겨있는
수은의 표면으로
부터 76cm의 높이를 항상 유지하게 된다는 것입니다.
이때 유리관 윗쪽에는 진공상태가 되는데 이를 “토리첼리
진공”이라 합니다.
유리관 안의 수은주가 76cm가 되는 것은 수은주의 무게가
그릇에
담긴 수은의 표면은 작용하는 대기의 압력과 균형을
이루기 때문입니다.
이 실험으로 대기압(1기압)은? 높이
76cm 의 수은주 무게와 같다는
사실이 기초적인 개념이
되고 있습니다.
우리가 흔히 사용하는 진공도의 단위인 토르(Torr)는 토리첼
|
리의 머릿글자를 딴것이며
대기압 상태을 표시하는 760torr,760mmHg,76cmhg등도 모두 토리첼리의 실험에서
나타나는 수은주의 길이을 이용한 대기압의 표시인 것입니다.
한국공업규격㉿에서는 진공도의 단위로 Torr 와 Pa를 규격을 정하고 있으나
일반적으로 Torr가 널리 사용되고
있습니다.
Torr는 mmHg 와 동일한 단위 이며 cmHg도 단지 mm를 cm로 표시한 개념입니다. |
|
|

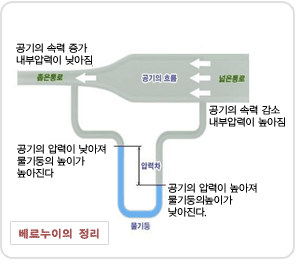

1-3. 베르누이 (Bernoulli's theorem) 정리
 |
유체역학의 기본법칙 중 하나이며
1738년 베르누이가 발표
하였다. 점성과 압축성이 없는 이상적인 유체가 규칙적으로
흐르는 경우에 대해 속력과 압력, 높이의 관계에 대한 법칙
이다. 유체의 위치에너지와
운동에너지의 합이 일정하다는
법칙에서 유도합니다.
예를 들어, 굵기가 변하는 관에 공기를 흐르게 하고 굵기가
다른 부분의 아래로 가는
유리관을 연결한다. 가는 유리관
속에서의 물의 높이를 관찰하면 굵은 쪽에 연결된
물기둥은
그 높이가 낮아지고, 가는 쪽에 연결된 물기둥은 높이가
높아 지게 됩니다.
같은 높이에서 유체가 흐르는 경우 유체
의 속력은 좁은 통로를 흐를 때 증가하고
넓은 통로를 흐를
때 감소하게 됩니다. 베르누이의 정리에 따르면 유체의 속력
이
증가하면 유체 내부의 압력이 낮아지고, 반대로 속력이
감소하면 내부 압력이 높아지게
됩니다. 압력이 높아지면
유리관 속의 물기둥을 더 세게 누르므로 물기둥의 높이가
|
낮아지고, 압력이 낮아지면 유리관 속의 물기둥을 약하게 누르므로 물기둥의 높이는
높아지는 원리입니다.
|
|
|
1-4. 진 공 분 류
*진공(Vacuum)의 어원은 비어있음(empty)을 의미 하는 그리스어로부터 유래
|
| |
|
|
|
|
|
진공 흡착 및 이송
크린룸 구성
인쇄기 자동 급지
진 공 성 형
진 공 포 장 등 |
|
오일회전펌프
드라이펌프
부스터펌프
블로워펌프
벤츄리펌프
|
|
|
|
|
진 공 건 조
진공 증유
진공 열처리
진 공 로
|
|
피스톤회전펌프
드라이펌프
흡착펌프
오일확산펌프 |
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |
|
